德國 Phytron MCC-2 步進電機控制器 集成雙軸控制 3.5A 峰值相電流

Phytron 是德國運動控制領域的知名品牌，在步進電機、控制器等產品研發制造上造詣?lì)H深。

產品方面，步進電機類型豐富，像 ZSS 系列具備高精度、寬溫適應（-30℃ 至 +80℃ ）的特性；MCC - 2 可編程控制器功能強大，集成度高，支持多種通信接口，編程靈活。技術上，以高精度控制領先，部分產品還能在極端溫度環境下穩定運作，并且定制化能力出眾，可滿足客戶多樣需求。

Phytron 產品廣泛應用于科研、工業自動化、航空航天等領域，為各類精密設備的精準運動控制提供可靠保障，在全球市場享有良好聲譽。



驅動器和控制器產品包括：

phyMOTION 模塊化多軸控制器

TM StepDrive 1x24..48V/5A  用于 SIMATIC ET 200®SP 的步進電機模塊

1-STEP-DRIVE 用于 SIMATIC ET 200®S 的步進電機模塊

APS 高功率性能步進電機

MCC-2 可編程 2 軸步進電機控制器

MCC-1 可編程 1 軸步進電機控制器

ZMX+19" 功率級 9 A，24 至 70 V

MSX+ 19" 功率級，120 V 時 15 A，總線

MSX 19" 功率級，15 A，120 V

MCD+ 緊湊型功率級，24 至 70 V 時為 9 A

MSD2+ 帶電源和服務總線的功率級步進電機

GSP 70 V 帶集成電源單元的步進電機驅動器

SLS 帶有內置步進電機功率級的子機架

SP MINI 帶有集成電源單元的功率級

SPH 240 / 500 / 1013 用于步進電機功率級和控制單元的電源裝置



部分產品介紹：

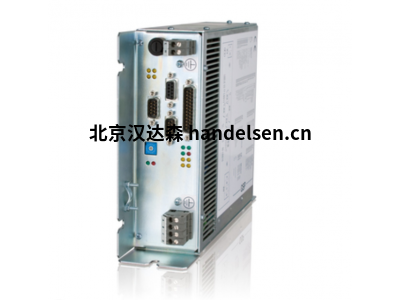

MCC-2型

可自由編程、緊湊且用途廣泛 - 遠程或獨立

MCC-2 是 phytron 的可自由編程雙軸步進電機控制器，是一款緊湊的獨立單元（CPU、分度器和功率級），用于提供高達 3.5 A 的 2 相步進電機峰相電流。MCC 系列控制器具有許多輸入和輸出（數字和模擬）以及用于步進位置監控的編碼器輸入，以及連接限位開關的可能性，所有這些都是標準配置。由于可用的主機接口（以太網、Profibus、USB 等）的多樣性，MCC 可以快速輕松地集成到現有應用中。



技術細節

可編程 2 軸步進電機控制器，用于獨立作

兩相步進電機的雙極控制

相電流高達 3.5 A峰

電源電壓 24 至 48 V直流

步進分辨率高達 1/256 步

USB、RS 485、RS 232 或以太網接口

采用久經考驗的 MiniLog 格式進行編程，并符合 DIN 66025 標準

2 個模擬輸入，例如用于縱桿

8 個數字輸入 / 8 個數字輸出，電氣隔離

編碼器評估

用于MCC的LabVIEW-VI®

冗余設計的硬件輸入，用于啟用電機

緊湊的設計，尺寸為 127 x 72 x 110 毫米

用于不同安裝位置的壁掛式支架

DIN 導軌安裝套件



詳細參數舉例：

機械參數

尺寸（寬 x 高 x 深）72 x 127 x 110 毫米； 90 x 127 x 110 毫米，附帶 USB 轉換器或終端適配器

重量750 克

安裝 壁掛或?qū)к壈惭b

特征

步進電機 適用于控制帶有 4、(6) 或 8 引線接線的 2 相步進電機

電源電壓控制器和電機：24 至 48 VDC；限位開關和輸出：24 VDC

相電流高達 3.5 APEAK

步進分辨率1/1、1/2、1/4、1/5、1/8、1/10、1/20；更平穩的電機旋轉：1/32、1/64、1/128 到 1/256 步

步頻 40,000 步/秒

硬件錯誤檢測 • 短路（相與電源之間；兩相之間；電機內部接地））

• 過溫

• 欠壓

電纜長度 電機：屏蔽：最大 50 m。

信號：屏蔽：最大 100 m。

診斷 LED 就緒、忙碌、錯誤

“遠程”操作模式 - 通過總線； “本地” - 帶順控程序的獨立模式

接口

模擬輸出 2 x (A, B, C, D) 用于兩個 2 相步進電機

數字量輸出 8 個數字量輸出，防過載，每個都與電源電隔離 / 24 V 電源單獨供電；

每個輸出的最大負載為 1 A；所有輸出均為 4 A

主機接口 可選：以太網、USB、RS 485、RS 232

數字輸入 • 8 個數字輸入，電氣隔離，24 V 輸入電平

• 4 個限位開關：PNP NCC 或 NOC 型

• 2 個編碼器，用于可選的差分增量編碼器或 SSI 絕對編碼器；

由控制器提供（5.3 VDC，最大 200 mA）

• 2 電機使能

通信和編程

編程 MiniLog 格式符合 DIN 66025 – MiniLog-Comm®（包含在交付中） – LabVIEW® VI（包含在交付中）

存儲器 128 kB 程序存儲器
