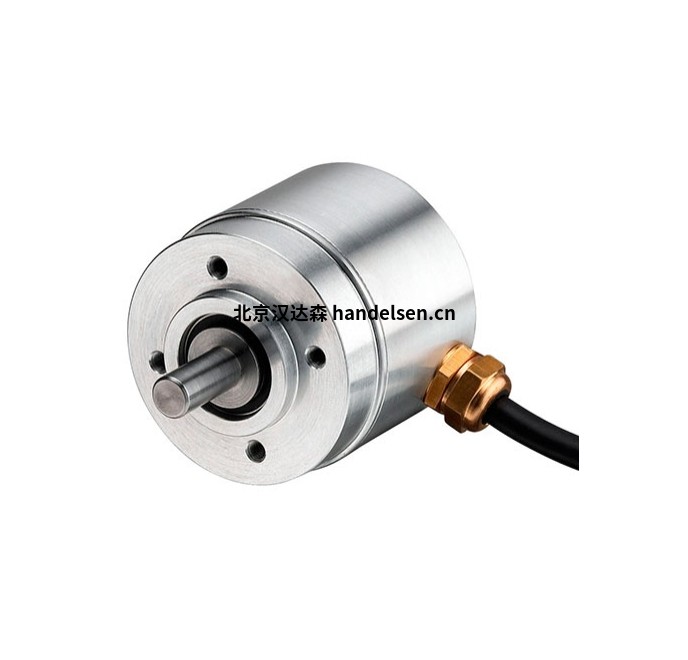

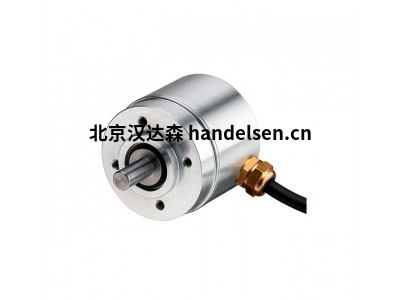

德國Hengstler絕對編碼器 ACURO AC36帶有多圈齒輪箱和光學掃描功能

一、產品概述

AC 36是一款絕對式光學編碼器，具備真正的齒輪式多圈、光學傳感技術和36毫米直徑。配備實心軸后，AC36在機械上兼容所有常見的增量式編碼器。其緊湊的設計使得可以直接替換合適的增量式編碼器。因此，絕對式編碼器的先進技術被應用于設備工程以及醫療工程領域。其機械設計由兩個球軸承支撐的機械軸組件構成。AC36 補充了 ACURO-工業系列，具有小巧的機架尺寸，且性能與58 毫米版本相同。

BisS接口：在其同類產品中獨樹一幟的是，AC36通過雙向同步接口提供完全數字化的位置數據，可達22位(單圈)和12位(多)，時鐘速率可變，達10 MHz。這對應于單圈分辨力超過130 000個測量步。通過SSI接口實現了向后兼容性，同時每轉周期內包含2048個sinecosine周期。

集成診斷系統AC 36 基于最新的 OptoAsic技術，并采用先進的診斷概念。連續的合理性檢查控制著每個增量階段的內部信號處理。代碼檢查確保編碼器信號逐位準確地代表所測量的旋轉。此外，編碼器的運行溫度可以測量、讀取并經由具有8位分辨率(1C)的警示位進行監控。對運行溫度的監控和控制確保了LED 的最長使用壽命。潛在的故障會通過警示位及早顯示出來。

二、常規技術參數：

產品系列：AC36型

訂購信息：旋轉編碼器AC36

功能/應用：絕對

科技：光學的

標準:UL、CE

絕對編碼器AC36-Biss/SSI;

外殼直徑:38.1毫米

軸直徑:6毫米(實心軸)8 毫米(輪轂軸)

法蘭(外殼安裝):導引法蘭，牽引繩

軸輸入保護等級(EN 60529):IP50或IP64

外殼防護等級(EN 60529):IP64

安裝軸(輪轂軸)的軸向游隙:士 0.5毫米

配合軸(轂軸)的徑向跳動:士 0.05 毫米

速度：10,000 轉/分鐘(連續)12,000轉/分鐘(短期

啟動扭矩典型值：<1牛米(在20°c)

轉動慣量：ca.2,5 x 10' kgm2

振動耐受性(DIN EN60068-2-6)：100米/秒2(10..2000赫茲)

抗沖擊性(DINEN60068-2-27)：1000 米/秒”(6毫秒)

工作溫度：-40°C.. +100°C

存儲溫度：-25 ℃C.+85°C

重量：ca.80克(ST)/130克(MT)

連接方式：電纜，軸向或徑向

供電電壓：直流電 5V士5%/+10% 直流電 7-30V

無負載典型電流：100毫安(ST)，150毫安(MT)

允許負載：30 毫安

單圈分辨率：12-22位

多圈分辨率：12 位

輸出代碼：灰度，二進制

驅動：時鐘和數據/RS485

增量信號：正弦-協數1VPP

脈沖數量：2.048

3dB限制頻率：500千赫茲

絕對精度(典型值)：±35”

報警輸出：報警位(SSI選項)，警告和報警位(BiSS)

三、產品系列

ACURO AC36

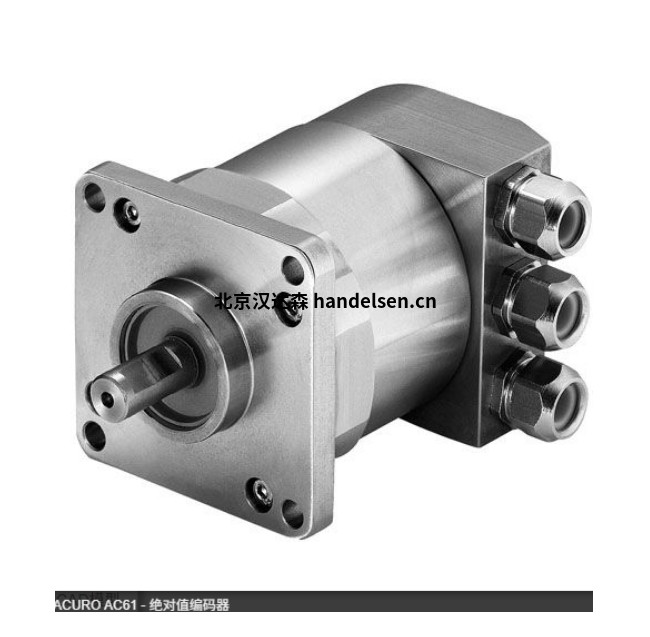

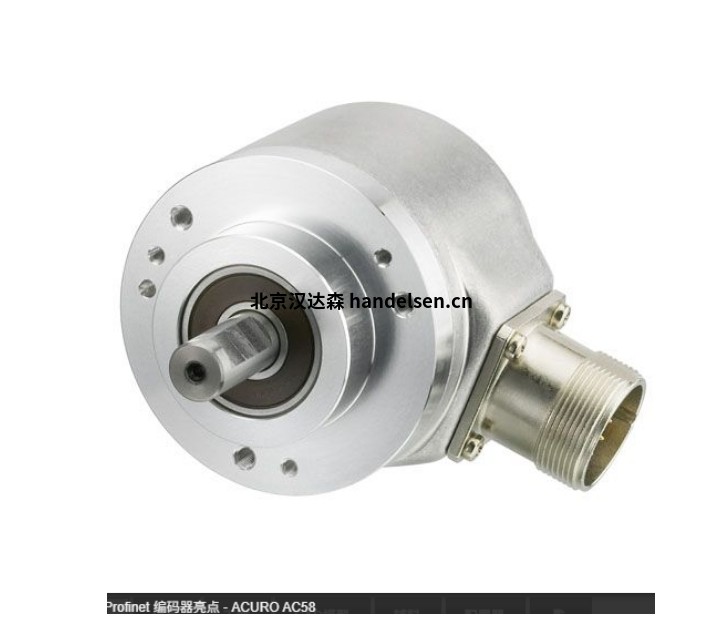

ACURO AC58
