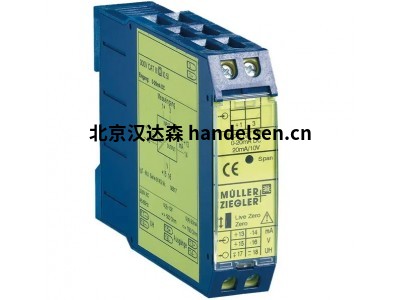

德國MüLLER-ZIEGLER測量傳感器UgT-MU主要用于測量直流電和直流電壓

一、產品概述

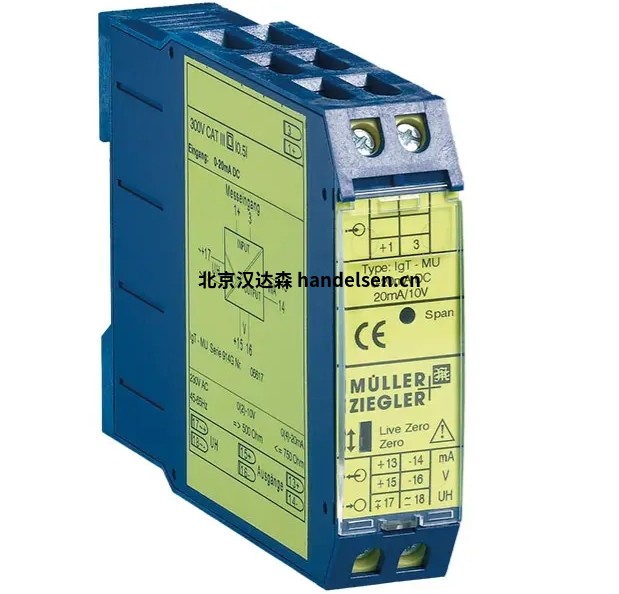

UgT-MU和IgT-MU測量傳感器主要用于測量直流電和直流電壓傳感器。將直流電或直流電壓轉換為外加直流電和直流電壓信號并隔離。校準后的雙輸出可在 0-20 mA 和 0-10 V 或 4-20 mA 和 2-10 V 之間切換。

被測值通過輸入保護電路傳輸?shù)椒糯笃骰蜃杩罐D(zhuǎn)換器。那里產生的直流電壓被轉換為外加直流電和外加直流電壓。電流隔離是使用光耦合器實現的，可有效防止電氣干擾對測量結果的影響。兩種輸出均具有空載和短路保護功能，能有效防止因過載而導致的設備損壞，確保在極端條件下設備的安全和穩定運行。不允許連接兩個輸出。需要輔助電壓。

二、產品特性

測量范圍廣：能滿足多種電壓測量需求。

精度高：準確度可達 ±0.5%，可精確測量電壓信號。

溫度穩定性好：溫度影響較小，能在一定溫度范圍內保持穩定的測量性能。

響應速度快：響應時間小于 300 毫秒，可快速獲取測量結果。

輸出靈活：具備校準的雙路輸出?？梢栽?0-20mA 和 0-10V 或 4-20mA 和 2-10V 之間切換，能滿足不同系統的輸入要求，增加了測量的靈活性。

抗干擾能力強：通過光耦合器實現輸出的電氣隔離，可有效防止電氣干擾對測量結果的影響。

過載保護功能：輸出具有防空載和短路保護功能，能有效防止因過載而導致的設備損壞。

適應多種工作環境：防護等級較高，適用于多種工作環境?？稍谖廴镜燃?jí) 2、測量類別 CAT III 的環境下使用，能滿足一般工業場合的應用需求。

三、常規數據

輸入：IgT-MU a從0-100 mA到0-5 A

      UgT-MU 值范圍從0-5毫伏到0-600伏

輸出：在正面可切換的0-20毫安和0-10伏以及4-20毫安和2-10伏

過載保護：輸入直接可達10安培，適用于TypelgT-MU

子范圍：響應時間<200 微秒

        輸入4-20 mA

        0,2類

輔助電壓除230V交流電外:

        24伏直流電

        6-30伏交流電+直流電

        36-265伏交流電+直流電

        110伏交流電

頻率模塊:類型FM(頻率輸出0-5赫茲至0-10千赫)

殘留波紋;<15 mVss

響應時間:< 300 ms

開路電壓:最大 24V

電流限制:在超載情況下最多可塔加2倍

測試電壓:<500V:輸入、輸出和輔助電壓之間為4 kV。

         >500V:輸入端與輸出端之間為5.2 kV

         4千伏輸入/輸出至輔助電壓

四、應用行業

電力行業：可用于監測電網電壓，及時發現電壓波動、過電壓或欠電壓等問題。

電子與電池行業：在電子設備生產過程中，可對電源電壓等進行精確測量，確保產品質量。

工業制造行業：可應用于各類工業生產設備，如自動化生產線、數控機床等。

化工行業：在化工生產過程中，許多環節涉及電壓相關參數的測量和控制。

船舶制造與航運行業：船舶上的電氣系統復雜，對各種電壓進行監測和控制。

食品與制藥行業：食品和制藥生產過程中用于監測生產設備電壓，確保生產環境穩定。

科研與教育行業：在科研機構和高校的實驗室中，常用于電子電路實驗、電力電子實驗以及一些需要精確電壓測量的物理實驗等。
